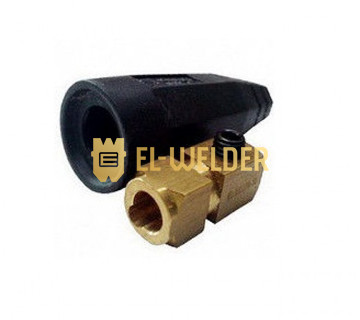

Гнездо кабельное ABI-CF/ВВ 70-95

ABI-CF- условное обозначение группы кабельных гнёзд (розеток) ABIPLUG.

Cable Female = Welding cable socket

Кабельное гнездо ABI-CF 70-95 (устаревшее обозначение BB 70-95) - это часть быстроразъемного байонетного соединения ABIPLUG, которая используется для подключения сварочного или обратного кабеля к панельному штекеру ABI-IM на сварочном оборудовании, а также для линейного подключения к кабельному штекеру ABI-СM с целью удлинения или отключения сварочного кабеля.

511.0340 Гнездо ABI-CF 70-95 устанавливается на сварочный кабель сечением до 95 мм² и номинальной токовой нагрузкой до 500А.

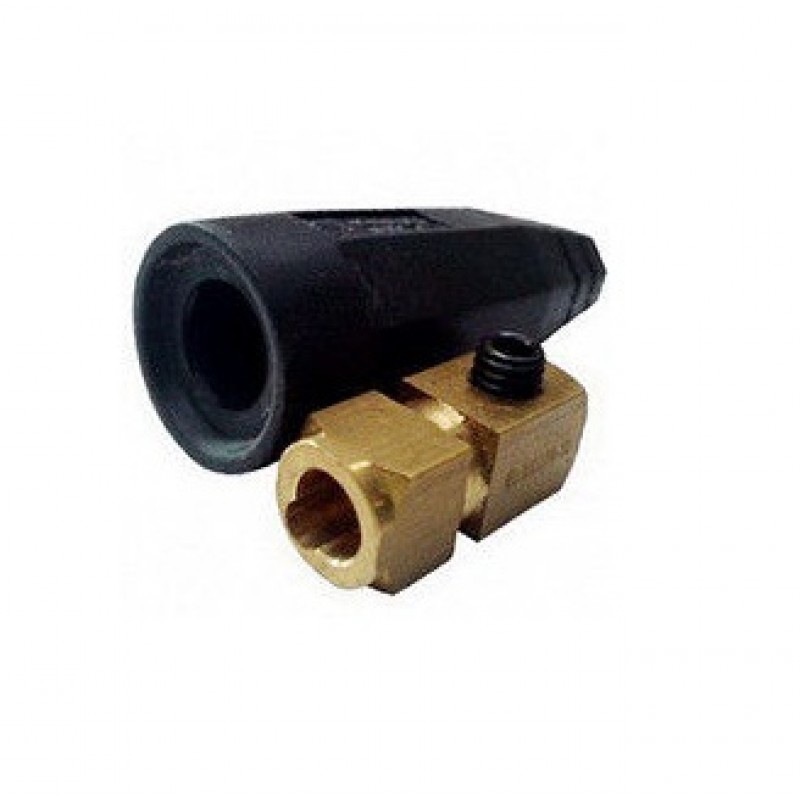

Кабельное гнездо ABI-CF 70-95 представляет собой четырехгранный латунный полый корпус, на одной из граней которого выполнено 2 резьбовых отверстия для гужонов фиксации кабеля в цилиндрическом отверстии корпуса соответствующего диаметра.

На другом конце корпуса выполнено отверстие со специальной проточкой для закрепления в нем байонетного кабельного штекера ABI-CM или панельного штекера ABI-IM.

Корпус гнезда закрепляется в эластичном изоляторе, полностью защищающем узел крепления кабеля.

Медная втулка предназначена для фиксации проводов оголенного многожильного сварочного кабеля при монтаже.

Особенности кабельного гнезда ABI-CF 70-95:

• высокое качество изготовления;

• токовые части латунные - высокая токопередача;

• качественный изолятор - электробезопасность;

• надежность соединения - 2 винтовых гужона;

• герметичность байонетных соединений ABI-CF / ABI-IM и ABI-CF / ABI-CM

• простота конструкции и удобство монтажа

Монтаж гнезда ABI-CF 70-95 на кабель:

На кабель соответствующего сечения предварительно одевается конусообразный изолятор.

При этом отверстие под кабель подбирается по его диаметру.

При необходимости увеличить отверстие срезается соответствующее кольцо.

На зачищенный от изоляции конец кабеля одевается медная втулка из комплекта.

Полученное соединение зажимается гужоном в латунном корпусе гнезда с помощью шестигранного ключа.

Изолятор с определённым усилием надевают на латунный корпус, ориентируя его по граням.
