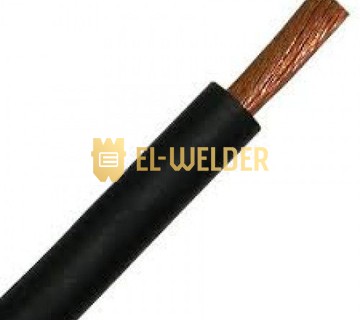

Кабель зварювальний КГ 1х16, 1 м.п.

Кабель КГ 1х16 - це гнучкий кабель з перетином 16 мм2 в одну жилу. Про це свідчить його маркування. Такий кабель часто застосовується для підключення до апарату зварювальних комунікацій (клем маси, електродотримачів і т.інш.). Всередині кабелю розташована одна багатодротова жила з міді. Зовнішня ізоляція виготовлена з гуми, стійкої до впливу мастил та до впливу прямих сонячних променів, що також робить кабель додатково більш гнучким.

Кабель розрахований на роботу з постійним струмом до 1000В або змінним до 660В і частотою до 400Гц. Допускається вигин кабелю з радіусом не менше 8 діаметрів і нагрів не вище 75 °C.

При підборі потрібного перетину кабелю розрахунок проводиться згідно з Правилами експлуатації електроустановок, в залежності від потужності обладнання, передбачуваної довжини кабелю, матеріалу його жив, особливостей прокладання, а також інших параметрів, але для першого наближення при підборі кабелю для підключення до зварювального апарата, наприклад, клеми маси можна орієнтуватися на наступні значення:

• зварювальний струм 150 - 180А, перетин кабелю 1х16 мм2
• зварювальний струм 200 - 250А, перетин кабелю 1х25 мм2
• зварювальний струм 250 - 300А, перетин кабелю 1х50 мм2
• зварювальний струм 330 - 400А, перетин кабелю 1х100 мм2
• зварювальний струм 500 - 600А, перетин кабелю 1х120 мм2
